超短パルスレーザ加工
溝加工
金属加工
ステンレス
ステンレス 溝加工
金属への微細な溝加工を実施。形状を維持したまま精密な加工ができます。工具や金型への応用もあります。
超短パルスレーザ加工
USP Laser Processing
超短パルスレーザ加工一覧
USP Laser Processing
3 / 5
超短パルスレーザ加工
穴加工
金属加工
ステンレス
15-5PH CRES 穴加工
厚さ0.5mm部へ直径φ100µmの微細穴加工。超短パルスレーザを用いて、立体形状にも熱ひずみなく精密な加工ができています。
超短パルスレーザ加工
穴加工
金属加工
ステンレス
15-5PH CRES 穴加工
レーザを用いて円錐形状への穴加工。機械加工では難しい形状へもレーザでは安定して加工できます。
超短パルスレーザ加工
穴加工
金属加工
白金イリジウム

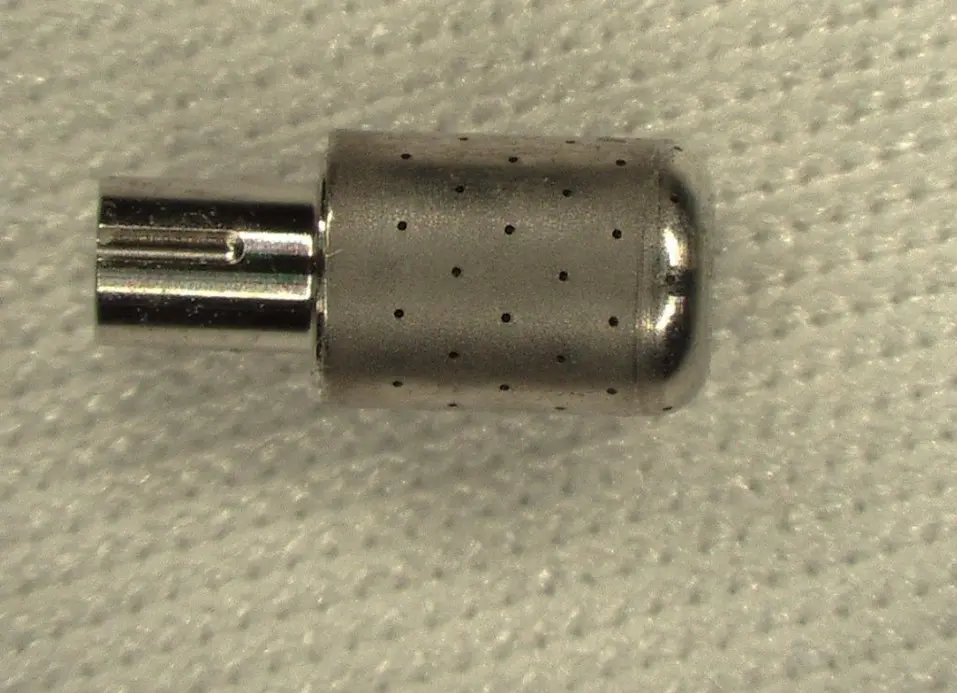

PtIr 穴加工
レーザ加工のインプラント機器への応用です。φ80µmの微細穴を厚さ0.3～0.5mmの白金イリジウムへ加工してあります。
超短パルスレーザ加工
穴加工
金属加工
ステンレス

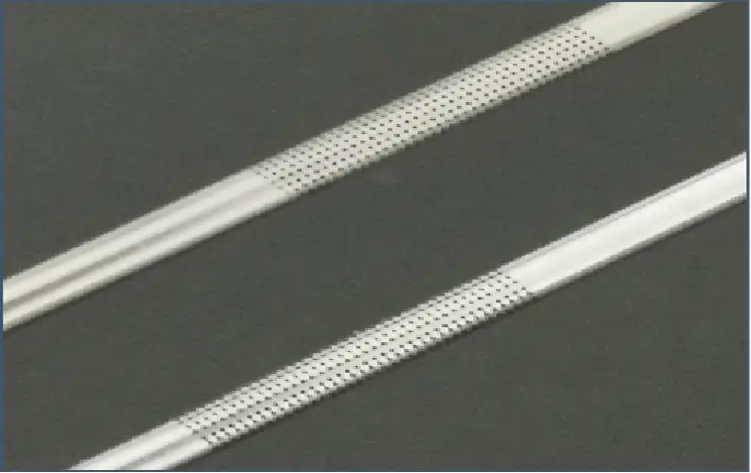

ステンレス 穴加工
レーザ微細加工の医療用途への応用です。φ0.1mmの微細穴を狭ピッチで多数加工してあります。熱影響がなく、きれいな加工が可能です。
超短パルスレーザ加工
穴加工
金属加工
モリブデン

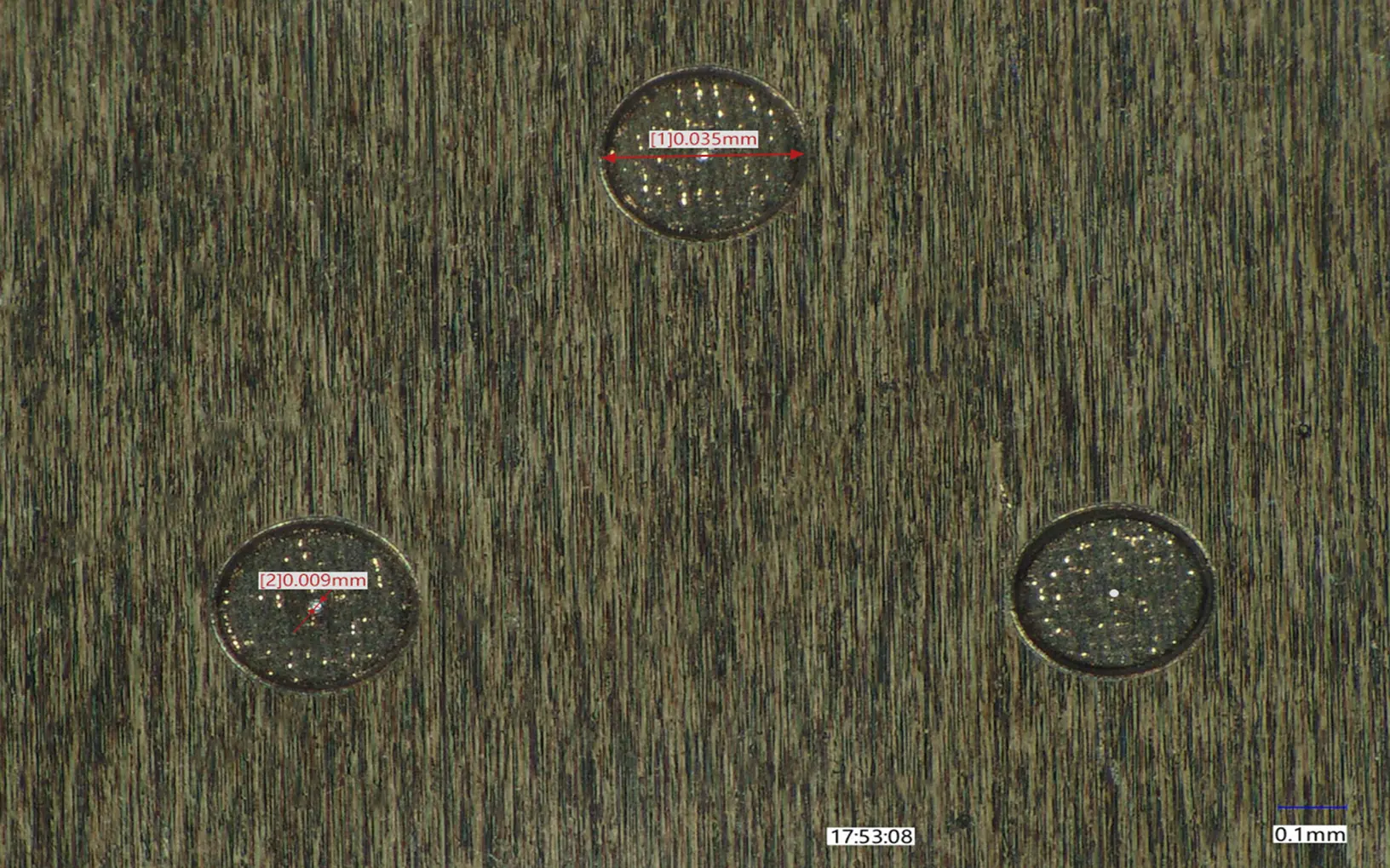

ザグリ穴加工
モリブデン箔へザグリ加工。その中に直径φ10µmの微細穴加工。
超短パルスレーザ加工
穴加工
ガラス・セラミック加工
セラミック

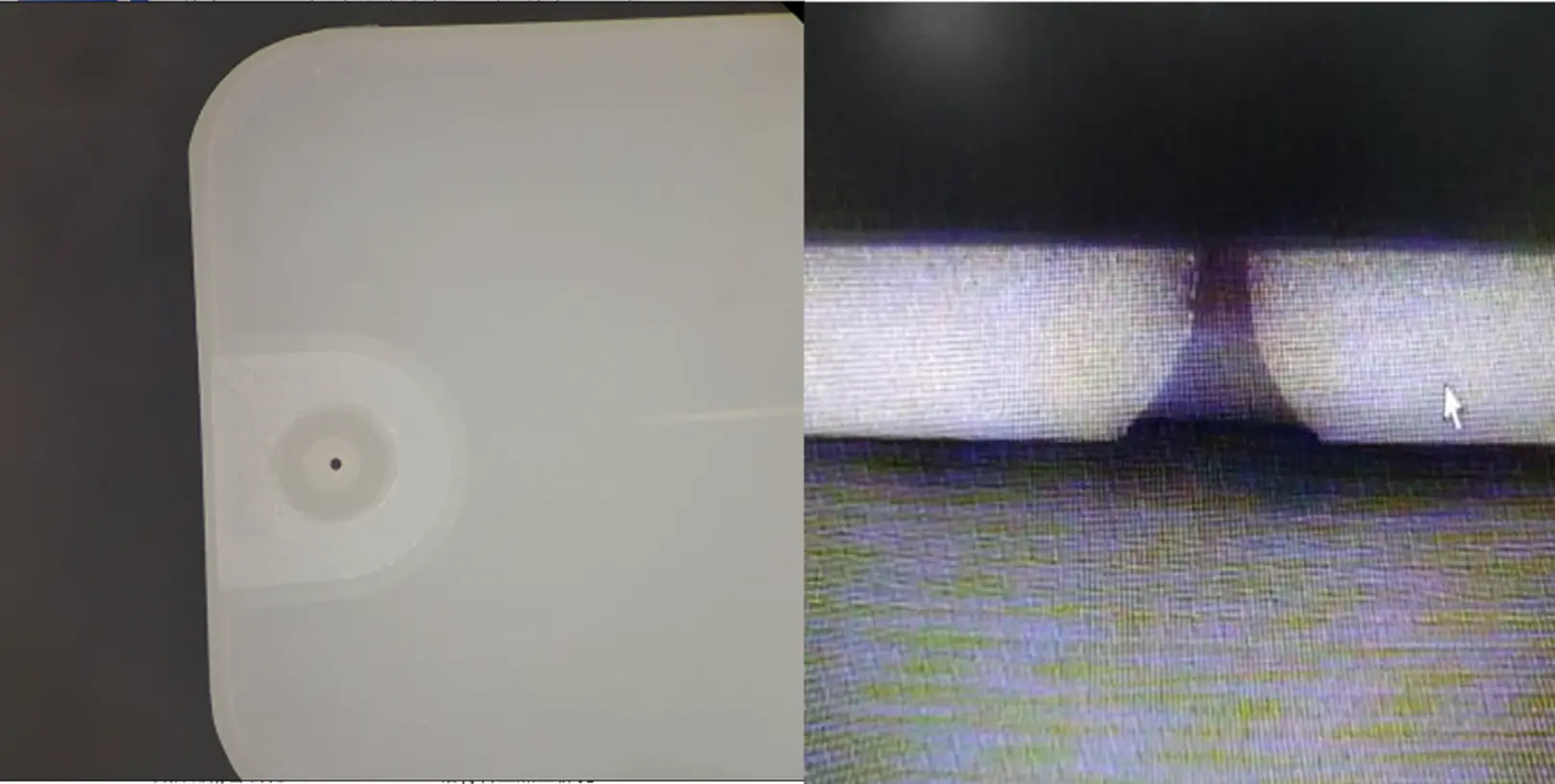

テーパー穴加工
セラミックへのテーパーを制御した深穴加工です。特殊な光学系を使うことでテーパー角度を制御できます。
超短パルスレーザ加工
穴加工
金属加工
Ta
Ta 穴加工
厚さ0.1mmのタンタル箔に直径φ12µmの超微細穴を多数加工。超短パルスレーザを使うと微細穴を高速に多数加工できます。
超短パルスレーザ加工
穴加工
金属加工
ステンレス

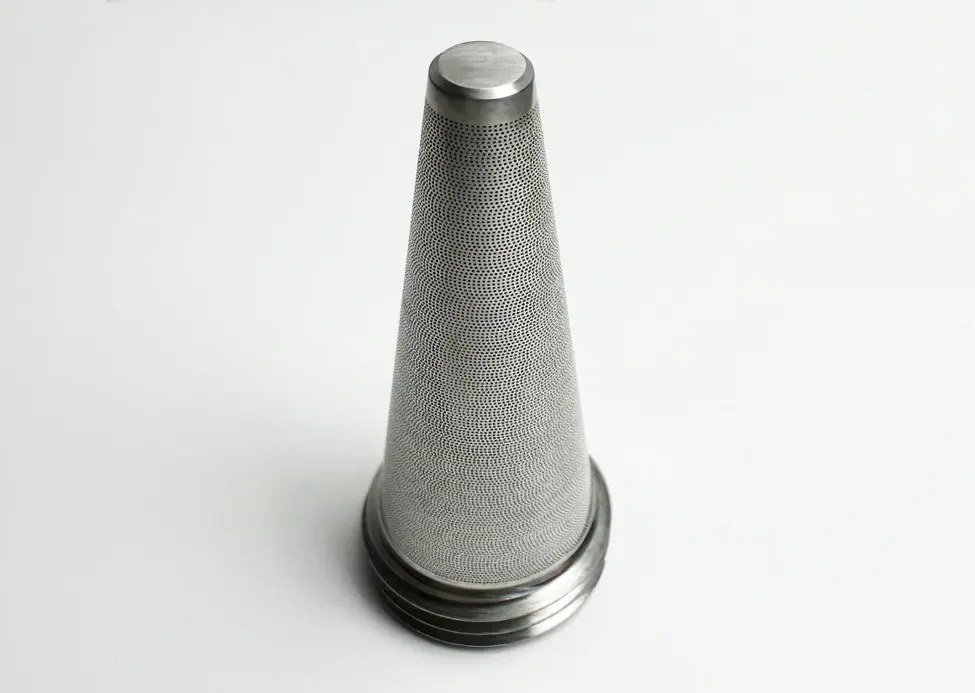

ステンレス 穴加工
直径φ50µmの穴をステンレス板に6000個加工してあります。フィルターへの応用です。
超短パルスレーザ加工
穴加工
金属加工
タングステン
W 穴加工
t0.5mmのタングステン箔を異形状に切り抜きました。レーザを使うとオンデマンドで加工が可能です。
超短パルスレーザ加工
止穴加工
ガラス・セラミック加工
Si
Si 止穴加工
直径φ50µmの止穴加工をSi基板上に実施。超短パルスレーザを用いると割れやすい材料へも加工が可能です。
超短パルスレーザ加工
止穴加工
金属加工
アルミナ
アルミナ 止穴加工
深さ50µmの直径φ50µmの止穴加工を実施。
超短パルスレーザ加工
穴加工
金属加工
アルミナ
アルミナ 穴加工
厚さt1mmのアルミナへの貫通穴加工。熱影響がなく直径φ300µmの穴を加工できています。
超短パルスレーザ加工
穴加工
金属加工
ステンレス
ステンレス 穴加工
直径φ15µmの超微細穴を厚さt0.1mmのSUS304板に加工。
超短パルスレーザ加工
溝加工
金属加工
インジウム燐
InP 溝加工
半導体材料であるInPに幅20µmの溝加工。
超短パルスレーザ加工
穴加工
金属加工
銅
銅 穴加工
厚さt0.1mm銅箔へ直径φ30µmの微細穴を複数加工。レーザで高速な加工を実現。
超短パルスレーザ加工
穴加工
ガラス・セラミック加工
POM
POM 穴加工
厚さt0.5mmのPOMに直径φ20µmの超微細貫通穴加工。樹脂材料へも微細加工が可能です。
超短パルスレーザ加工
穴加工
ガラス・セラミック加工
POM
POM 穴加工
厚さt0.5mmのPOMに直径φ120µmの貫通穴加工。樹脂材料へも微細加工が可能です。
