高出力ファイバ結合型 青色半導体レーザ
コストパフォーマンスの高い半導体レーザシステムです。
用途に合わせたビーム径、焦点距離等の光学系 (オプション) の対応が可能です。
金 (Au) や銅 (Cu) など金属材料の光吸収率の高い波長450nmを用いた高出力青色レーザです。
また、高効率な微細加工ができる波長900nmタイプもあります。
最大出力 20 Wタイプに加え、50Wタイプ、100Wタイプもラインナップ。デモ機や周辺機器を取り揃えています。
青色半導体レーザ MPR450 シリーズ
詳細
Detail
- 波⾧ : 450nm 、 出 力 :20W 、 50W 、 100W
- 用途 : はんだ付け・樹脂溶着・金属溶接

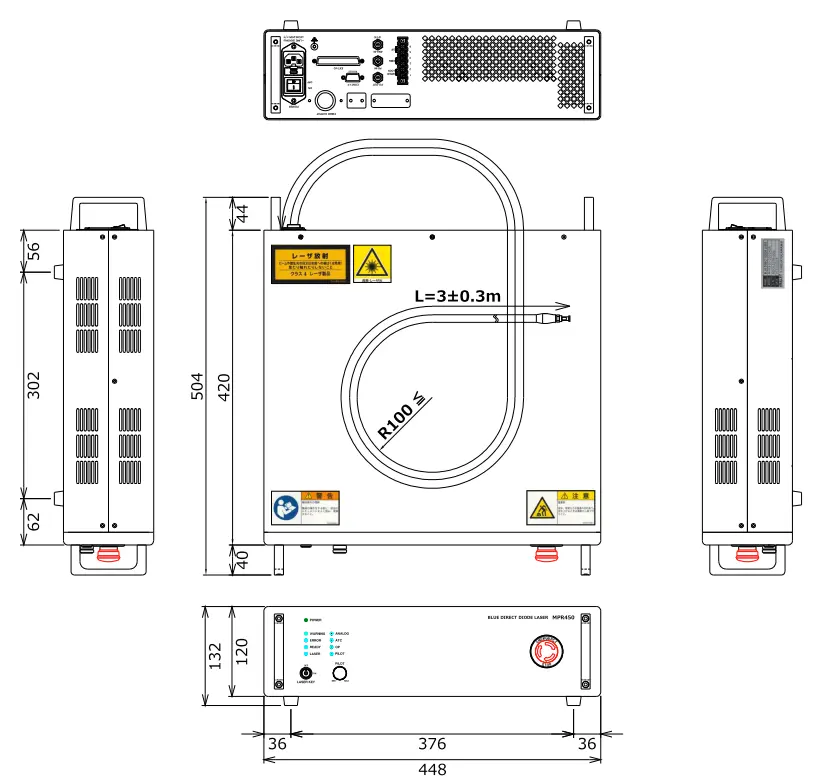

外形図（MPR450-20）
Outline

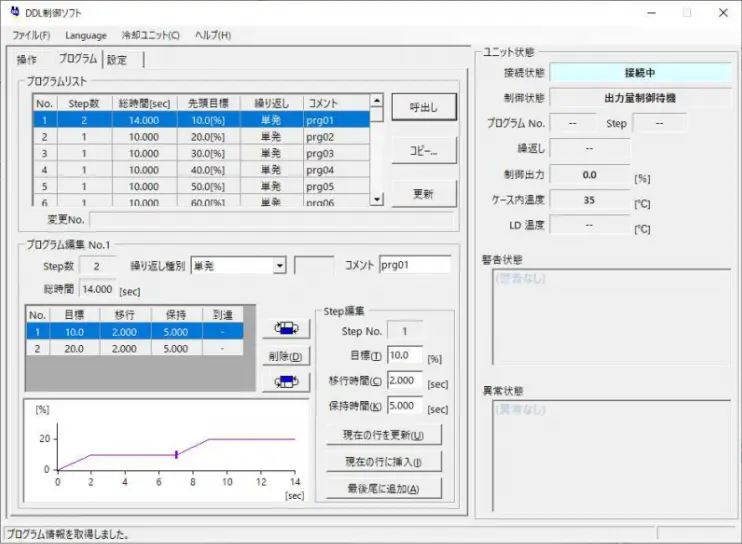

専用ソフトウェア (標準搭載)
software
- 出力、時間、ステップ数、リピート数などを自由に設定できます。
- 内部メモリ内臓で20パターンの記憶が可能です。
- 外部からのアナログ制御、コマンド制御が可能です。
参考資料
Ref.

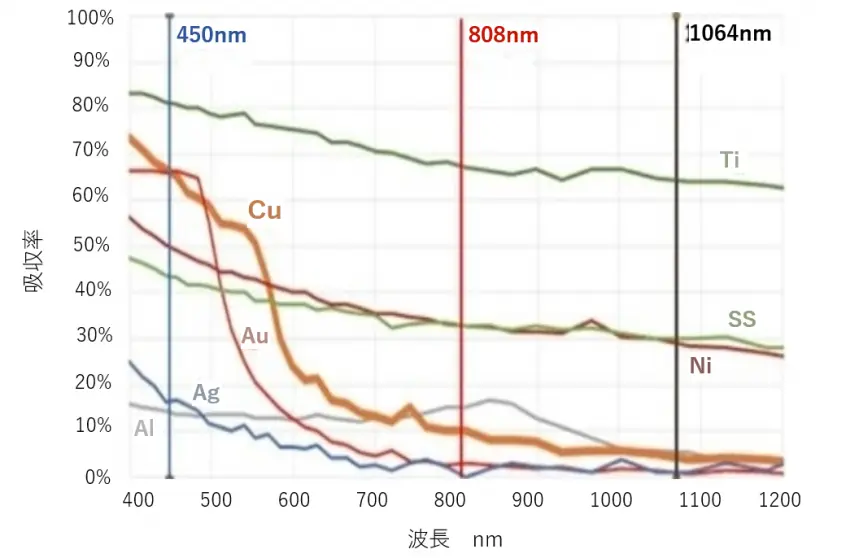

各種材料の波長による吸収率です。半導体レーザ 450nm の光は吸収率が高いです。
使用例
Example
- 温度制御ユニットとの組み合わせ
- 青色レーザ加工
- 緑色ガイド光
アプリケーション
application
- 微細加工:はんだ付、溶接、溶着、融着、硬化
- 光源:評価機器、医療・バイオ用光源
- 研究開発:材料評価、分析、実験など
仕様表
Specs
| 項目 / 機種 | MPR450-20 | MPR450-50 | MPR450-100 | |
|---|---|---|---|---|
| 発振波長 | 450±10nm | |||
| 最大出力 | 20w | 50w | 100w | |
| 伝送ファイバ | 長さ | 3m or 5m | ||
| コア径 | φ105μm or φ200μm | |||
| NA | 0.22 | |||
| コネクタ | SMA | SMA | D80 | |
| パイロット光 | 緑（530nm） | |||
| 使用温度範囲 | 15～35℃ ※結露無き事 | |||
| LD冷却方法 | 空冷 | 空冷 | 空冷＆水冷 | |
| 制御ソフト | プログラム数：最大32 ステップ数：最大50ステップ/プログラム | |||
| インターフェース | パラレルI/O（D-sub37）・RS-232C・インターロック・USB（制御ソフト用） | |||
| 外形寸法(W・D・H) | 448mm x 504mm x 132mm | 448mm x 504mm x 175mm | 448mm x 584mm x 220mm | |
| 重量 | 約13kg | 約20kg | 約27kg | |
※外形及び仕様は予告なく変更することがあります
※カスタマイズ対応・OEM対応可
※デモ機・サンプルテスト対応可
特徴
Feature
- 吸収率の高い波長:金 (Au) や銅 (Cu) など金属材料への光吸収率が高い波長450nmのレーザです。材料ダメージを最小に抑え、高効率な加工が実現可能です。
- 出力ラインナップ:最大出力は20W、50W、200Wをラインナップ、目的のアプリケーションにより選択できます。
- 微小コア径:光ファイバコア径φ105μmを採用、小径ビームでの微細加工に最適です。 独自ガイド光:独自開発の緑色ガイド光 (520nm) 標準装備。ターゲットのアライメントが容易です。 (公開特許)
- 低消費電力:独自設計により低消費電力化を実現。また独自の放熱設計により最大出力連続駆動にて3％以内の出力変動を実現。
- 専用ソフトウェア:標準にて外部アナログ信号による光制御、出力プロファイルソフト付属。
