温度制御ユニット
温度センサの値を高速で取得し、レーザ光源の出力を制御する「温度フィードバック制御」を可能にしたユニットです。 目的の温度を設定するだけで、レーザ照射位置の温度を制御できます。このため、複雑なレーザ出力設定が不要となり大幅な負担軽減となります。

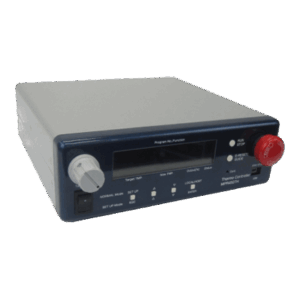

MPR2000TC
特徴
Feature
レーザ加工では、使用レーザの波長と材料の特性 (吸収率) や形状 (熱容量) の品質バラツキにより照射点の温度変化が生じ、温度を一定にすることは極めて困難です。MPR2000TC温度制御ユニットは、加工物 (加工点) のレーザ照射範囲の温度を計測し、専用ソフトにて設定された照射点の温度を目標にレーザ出力を制御する装置です。
用途
application
- レーザ加工時の温度制御・温度モニタ (溶接・溶着・半田付けなど)
- 分析、評価、試験の温度データ採取

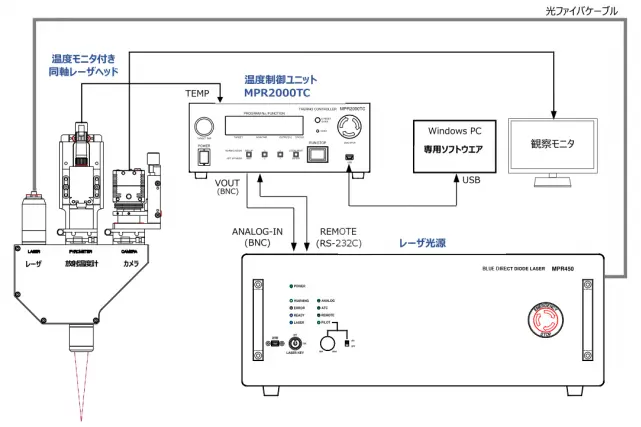

構成例
Example
仕様
spec
- 温度センサ：放射温度計
- 制御温度 ：90℃～2000℃（センサによる）
- 応答速度 ：1msec
- 制御ﾊﾟﾗﾒｰﾀ：プログラム数32、ステップ数50（保存可能）
- ｲﾝﾀｰﾌｪｰｽ ：外部ホスト（RS-232C、ﾊﾟﾗﾚﾙ I/O）専用ソフト用USB
- 制御出力 ：アナログ 0～5V（５V以下で範囲設定可能）
| 項目 | 仕様 |
| 型式 | MPR2000TC |
| 制御種別 | 温度制御（℃）/出力制御（％） |
| ソフトウェア | 専用ソフト（WindowsPC） |
| プログラム数 | 最大32 |
| ステップ数 | 最大50 |
| 制御出力 | アナログ0～5V |
| 外形寸法 | W230 x D260 x H96（mm） |
| 重量 | 約1.5kg |

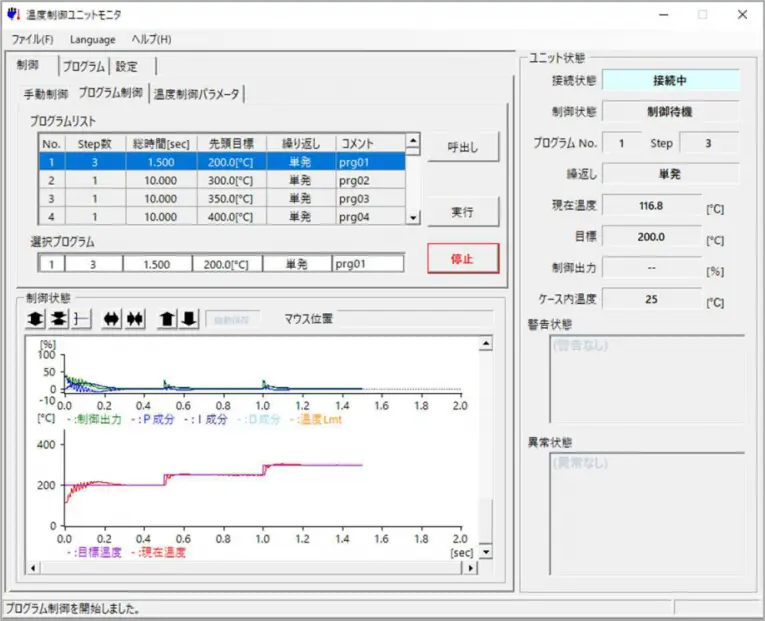

ソフトウエア
software
- 温度制御／出力制御
- PID制御（パラメータ可変）
- メモリ：プログラム×2、ステップ×50
