【光学】ニュートンリング

概要

ニュートンリングは、平坦なレンズやガラスの表面とその下にある平板の間に空気層ができると、その空気層内での反射光によって生じる干渉縞のことです。これは薄い空気層とレンズ表面または平板の間に生じる特定の条件下での干渉パターンです。

歴史

17世紀の物理学者であるアイザック・ニュートンによって初めて観察され、彼の著書『Opticks』に記載されました。ニュートンはこの干渉パターンを利用して、レンズやガラスの曲率半径を測定する手法を開発しました。

原理

平坦なレンズやガラス表面とその下の平板ガラスとの間に生じる空気層による干渉に基づいています。光がレンズ表面に当たり反射されると、その後に平板ガラスとの間の空気層で再度反射されます。この二重反射によって、反射光の干渉が生じ、明暗の縞模様として観察されます。

特徴

  • 干渉縞は中心から外側に向かって環状に広がる
  • 環の幅や明るさはレンズや平板ガラスの接触状態や曲率半径に依存する
  • 空気層の厚さやレンズの曲率半径を測定するのに有用

応用例

  • 光学部品の表面品質や平坦性の評価
  • レンズやガラスの曲率半径の測定
  • 薄膜の非破壊検査

参考資料

【技術】光導波路

概要

光導波路(optical waveguide)は、光を特定の経路に沿って伝搬させるための構造です。これは、光ファイバー通信や光集積回路(光IC)など、多くの光技術において重要な役割を果たします。

構成

光導波路は主に以下の3つの部分から構成されています。

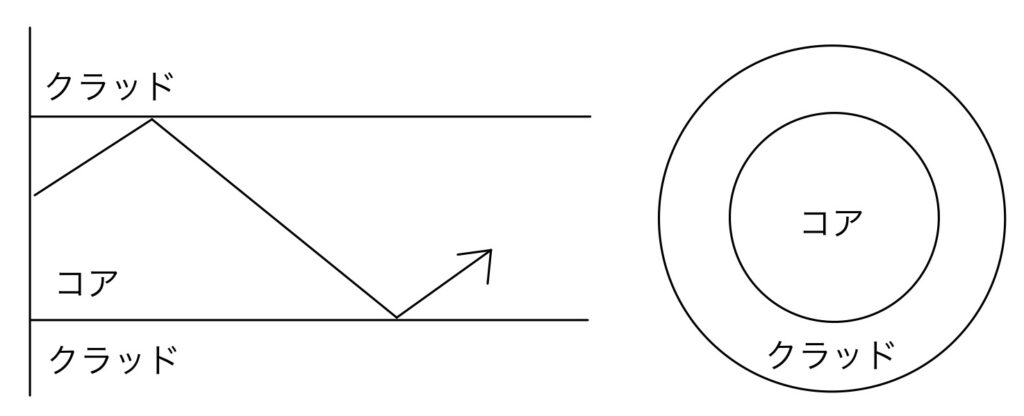

  • コア(Core): 高い屈折率を持つ部分で、光が伝搬する経路です。
  • クラッド(Cladding): コアを取り囲む低い屈折率の層で、光の漏れを防ぎ、全反射を促進します。
  • バッファ(Buffer): (場合によっては)外部環境から保護するための層です。

全反射

光導波路の動作原理は、主に屈折率の異なる材料間での光の反射と屈折に基づいています。
光が異なる屈折率を持つ媒質間を通過する際、その角度は以下のスネルの法則に従います。(\(n_1\)と\(n_2\)はそれぞれの媒質の屈折率、 \(\theta_1\)と\(\theta_2\)は入射角と屈折角)$$n_1\rm{sin}\theta_1=n_2\rm{sin}\theta_2$$
高い屈折率の媒質(コア)から低い屈折率の媒質(クラッド)へ光が進む場合、入射角がある臨界角以上になると、光は全反射し、クラッドに進まずコア内に留まります。この臨界角は以下の式により表すことができます。
$$\theta_c=\rm{sin}^{-1}\left(\frac{n_2}{n_1}\right)$$

モード

光導波路内を伝搬する光には「モード」と呼ばれる特定のパターンがあります。導波路の設計やサイズにより、伝搬するモードの種類や数が決まります。

  • 単一モード(Single-mode)導波路: 1つのモードのみが伝搬する構造で、高速かつ長距離通信に適しています。光ファイバー通信で一般的です。
  • 多モード(Multi-mode)導波路: 複数のモードが伝搬する構造で、データセンター内部などで短距離通信に使用されます。

減衰と分散

光導波路内での光の伝搬には、減衰と分散の問題があります。

  • 減衰: 光の強度が距離とともに減少する現象。材料の不純物や吸収、散乱が原因です。
  • 分散: 光パルスの広がりにより、信号が歪む現象。異なる波長の光が異なる速度で伝搬するためです。

種類

代表的な光導波路の種類を以下に示します。

光ファイバー

光ファイバーは、最も一般的な光導波路で、長距離通信に広く使用されています。その中でも大きく2つに大別されます。
単一モードファイバーはコアの直径が非常に小さく、通常8~10ミクロン程度です。1つのモードのみが伝搬し、長距離通信や高速データ伝送に適しており、インターネットのバックボーンなどに使用されます。
多モードファイバーはコアの直径が50~100ミクロンと大きいです。複数のモードが伝搬するため、モード間分散が発生しやすく、短距離通信に適しており、データセンター内やLANで使用されます。

平面光導波路

平面光導波路は、平面状の基板上に形成された導波路で、光集積回路(PIC)などで使用されます。
シリコンフォトニクスはシリコンを基材とする導波路で、CMOSプロセスと互換性があり、電子回路と光回路の統合が容易です。高速データ通信、データセンター、光コンピューティングなどに使用されます。
高分子光導波路は高分子材料(ポリマー)で作られた導波路です。柔軟性があり、曲げやすく、大面積に対応可能です。フレキシブルディスプレイ、センサー、バイオフォトニクスなどに使用されます。

ナノ導波路

ナノ導波路は、ナノスケールの寸法を持つ導波路で、非常に高密度な光回路を実現できます。高い集積度を持ち、量子ドットやナノ粒子と組み合わせて使用されることが多いです。ナノフォトニクス、バイオセンシング、量子通信などに使用されます。

プラズモニック導波路

プラズモニック導波路は、金属表面でのプラズモン共鳴を利用して光を伝搬させます。金属ナノ構造を利用し、光と電子の相互作用を強くする設計です。光の波長以下の寸法で光を閉じ込めることができ、ナノスケールでの光操作が可能です。ナノフォトニクス、光センサー、高密度光データストレージなどに使用されます。

導波管型導波路

導波管型導波路は、基板上に隆起した形状の導波路です。基板上にエッチングや堆積によって形成された隆起部分がコアとなります。高い製造精度が必要ですが、損失が少なく高効率です。集積フォトニクスデバイス、レーザー光源、光スイッチングデバイスなどに使用されます。

今後の展望

光導波路技術は、光通信やセンサー技術などの分野で重要な役割を果たしており、今後も多くの進展が期待されています。

高速通信とデータセンター

5Gの普及と6Gの研究が進む中で、光導波路はバックホールやフロントホールでの高速データ伝送に不可欠です。またデータセンターでは、大量のデータを低遅延で処理するために、シリコンフォトニクスを利用した光導波路が求められています。これは、電力消費の削減と通信速度の向上を両立します。

シリコンフォトニクス

シリコンフォトニクスは、既存のCMOSプロセスと互換性があり、電子回路と光回路を同一基板上に統合することが可能です。これにより、光コンピューティングや高度な光信号処理デバイスが実現します。
また、シリコンフォトニクス技術の進展により、大規模生産が可能となり、コストが低減されます。これにより、より広範なアプリケーションでの利用が進むことが期待されます。

ナノフォトニクス

ナノフォトニクス技術を用いることで、光回路のさらなる小型化と高集積化が可能となります。より高密度な光集積回路が実現し、次世代のコンピュータチップに組み込まれることが期待されます。さらに、ナノスケールの光導波路は、量子ドットやナノ粒子と組み合わせることで、量子ビットの操作や量子情報処理に利用されます。これにより、量子コンピューティングの実用化が進むでしょう。

プラズモニック導波路

プラズモニック導波路は、光をナノスケールで操作できるため、データストレージやセンサー技術での高密度化が期待されます。さらに、極めて高感度なバイオセンサーを実現することも可能です。これにより、医療診断や環境モニタリングの精度が向上します。

新材料と製造技術

グラフェンやその他の2次元材料を用いた光導波路は、高い光伝導性と低損失を持ち、次世代の高速データ通信やセンサー技術に応用されます。また、ナノインプリントリソグラフィーなどの先進的な製造技術により、光導波路の微細構造の作製が可能となり、性能が向上します。

環境と持続可能性

光導波路技術の進展により、低消費電力の光デバイスが開発され、データセンターや通信ネットワークのエネルギー効率の向上が期待されます。

参考

  1. 3分でわかる技術の超キホン 光導波路の基礎知識・要点解説《種類/原理と構造/モードなど》
  2. 超小型 ・ 高密度集積に向けた光導波路技術

【レーザ】トリプルジャンクションレーザーダイオード

概要

トリプルジャンクションレーザーダイオード(TJレーザー)は、複数の異なる半導体材料を組み合わせた特殊な構造を持つ半導体レーザーデバイスです。おもに、自動車の自動運転技術に使用されます。車載ライダにおけるレーザイメージングは、自動運転車の概念を現実に転換する重要なシステムの1つです。街路や高速道路上の車両や歩行者などの物体を、昼夜を問わず検出して認識すると期待されています。

構成

トリプルジャンクションレーザーダイオードは従来の半導体レーザーダイオードとは異なり、高い効率と出力を実現するための新しいアプローチを提供しています。

基本原理

TJレーザーの基本原理は、異なるバンドギャップを持つ複数の半導体材料を積層し、それぞれの界面で発生する光の共鳴効果を利用することにあります。典型的なTJレーザーは、3つの異なる半導体材料から構成され3つの異なる半導体材料から構成され,それぞれの層がp型またはn型の領域として作用し、これにより複数のp-n接合(ジャンクション)が形成されます。1秒あたりの生成光子数は従来の50倍、検出距離は3倍です。

動作メカニズム

TJレーザーに電流が流れると、それぞれのp-n接合において電子とホールが再結合し、その過程で光が放出されます。異なるバンドギャップを持つ各半導体層の界面で光が共鳴することにより、光の発生と増幅が促進されます。この共鳴効果により、TJレーザーはより高い効率で光を発生させることが可能となります。また、 各半導体層のバンドギャップは異なるため、TJレーザーは複数の波長で光を発生させることが可能です。これにより、広い波長範囲での光出力が可能となり、多様なアプリケーションに対応することができます。

特徴

  • 高効率: TJレーザーは、電気エネルギーを光に変換する効率が高く、従来の半導体レーザーよりも高い効率を実現します。
  • 高出力: 複数のp-n接合を備えた構造により、TJレーザーは高い出力を発揮し、強力な光ビームを生成できます。
  • 広い波長範囲: 異なるバンドギャップを持つ半導体材料の組み合わせにより、TJレーザーは広い波長範囲での光を発生させることが可能です。

歴史

TJレーザーテクノロジーは、1990年代初頭に開発されました。当初は高価で複雑な製造プロセスを必要としたが、技術の進歩により、生産性が向上し、コストが削減されました。これにより、TJレーザーはさまざまな産業分野で広く採用されるようになりました。
特にその検出可能範囲が向上したことにより、高速で移動する自動車の自動運転をサポートする目としての利用に期待されています。

参考

【技術】InGaAsカメラ

概要

近年、CCD・CMOSイメージセンサは低ノイズ・高解像度化しているが、対応していない周波数帯域に対しては鮮明な画像を得ることができません。InGaAsカメラは、近赤外領域の光を捉え、可視化するための技術です。InP (イリジウム・リン)基板上にIn(イリジウム)、Ga(ガリウム)、As(ヒ素)の順番に結晶化成長させたセンサーを用い、赤外線を検出して画像として生成します。この技術は、暗闇や不透明な環境下での撮影や、可視光では捉えられない情報を得るために利用されます。

構成

センサ

赤外線を検出し、電気信号に変換する半導体素子です。0.9μmから1.7μmの波長帯域において感度をもっておりこのセンサーが赤外線の情報を受け取り、画像を形成します。入射する赤外光をInGaAsフォトダイオードが光電変換して、ROICにより信号として読み出される構造となっています。

光学系

入射した赤外線をInGaAsセンサーに導くための光学素子やレンズが含まれます。この光学系によって、光がセンサーに効率的に到達します。

信号処理ユニット

センサーからの電気信号を受け取り、処理するための電子回路やソフトウェア等も含まれます。このユニットが画像を生成し、必要に応じて情報を処理します。

特徴

InGaAsカメラは、CCD・CMOSイメージセンサとは異なる周波数帯の光を観測することができ、高感度、高速撮影、広い動作温度範囲という特徴があります。

赤外線領域での高い感度を持ち、微弱な赤外線信号も捉えることができため、低照度下での撮影や微細な情報の検出が可能となります。また、多くのInGaAsカメラは高速な撮影に対応しており、短時間で多くのデータを収集できます。これにより、動きの速い対象やダイナミックなシーンの撮影が可能となります。さらに、一部のInGaAsカメラは、広い温度範囲での動作が可能である。これにより、さまざまな環境下での撮影が可能となります。

しかし、InGaAsセンサのカットオフ波長は温度依存性が高く、冷却するたびに長波長側のカットオフが短くなることがあります。

歴史

InGaAsカメラの開発は、赤外線撮像技術の進化とともに進んできました。初期の赤外線カメラは重く、大きく、高価であったが、技術の進歩により、より小型化され、高性能化されました。特に、InP基板上にIn(イリジウム)、Ga(ガリウム)、As(ヒ素)の順番に結晶化成長させてInGaAsセンサーのダイオードを形成するため、この工程プロセスが進化したために、InGaAsカメラが発展してきたといえます。

InGaAsセンサーの開発により、赤外線領域での高い感度と高速撮影が実現され、産業、医療、科学などの分野で幅広く利用されています。InGaAsカメラは、夜間の監視、医療診断、材料解析などの領域で特に重要な役割を果たしています。

参考

【技術】分光計(spectrophotometer)

概要

分光計(spectrophotometer)は、入射した光を波長ごとに分解し、その光の強度を測定する装置です。この装置は、物質の光学的な特性を調査し、その組成や構造、化学的性質などを分析するために広く使用されています。以下では、分光計の構造と機能についてさらに詳しく説明します。

構造と機能

  • 光源: 分光計には、さまざまな種類の光源が使用されます。可視光や近赤外光の分析には、ハロゲンランプやデューランドランプが一般的です。紫外光の分析には、水銀ランプがよく使われます。最近では、レーザー光源も利用されることがあります。これらの光源は、分光器に光を供給します。
  • 分光器: 入射した光を波長によって分解する部分です。一般的な分光器には、プリズムや回折格子が使用されます。光がこの部分を通過すると、異なる波長の光が異なる方向に分散されます。これにより、光は波長ごとに分解され、スペクトルが生成されます。
  • 試料室: 分光器の中には、試料を置くための試料室があります。試料は光源からの光を受けて反射、吸収、透過などの反応を示します。これにより、試料の光学的特性を測定することができます。
  • 検出器:分光された光の強度を測定するための部分です。光電子増倍管(PMT)やCCD(Charge-Coupled Device)などの検出器が一般的に使用されます。これらの検出器は、波長ごとの光の強度を電気信号に変換し、コンピューターに送信します。
  • データ処理:測定されたデータはコンピューターに送られ、解析や処理が行われます。波長ごとの光の強度をグラフやスペクトルとして表示し、さまざまな解析手法を用いて物質の特性を調査することができます。

応用例

  • 分析化学: 特定の物質の吸収スペクトルや放射スペクトルを測定することで、その物質の特性や濃度を定量化することができます。例えば、UV-Visible分光法は、溶液中の物質の濃度を測定するために使用されます。
  • 生物医学: 生物学的試料から得られるスペクトルは、たんぱく質、核酸、脂質などの生体分子の特性を明らかにします。また、血液や尿中の特定の化学物質の濃度を測定するためにも使用されます。
  • 環境科学: 大気、水、土壌などの環境サンプルから得られるスペクトルを分析し、環境中の汚染物質や有害物質の存在や濃度を評価することができます。また、農業や食品科学の分野でも、農作物や食品中の成分や汚染物質を分析するために使用されます。
  • 材料科学: 材料の光学的性質や組成を調査し、特定の材料の反射スペクトルや透過スペクトルを測定することで、その材料の特性や品質を評価することができます。また、薄膜の厚さや組成を測定するためにも使用されます。
  • 化学反応のモニタリング: 化学反応の進行状況や反応速度をモニタリングし、反応中の化学物質の濃度や生成物の形成をスペクトル解析することで、反応のメカニズムやキネティクスを理解するのに役立ちます。
