【技術】誘導結合プラズマ

概要

誘導結合プラズマ(Inductively Coupled Plasma、ICP)は、高温・高エネルギーのプラズマを生成するための技術であり、様々な分野で利用される。ICPは、電磁誘導を使用してガスを高温化し、イオン化させることでプラズマを生成する。この高エネルギーのプラズマは、化学分析、材料加工、エネルギー生産などで幅広く活用されている。

構成

ICPの主要な構成要素は、以下の通りである。

  • RF発生器(Radio Frequency Generator): 高周波電力を供給し、プラズマの生成と維持を担当する。通常、数十キロヘルツから数メガヘルツの高周波が使用される。
  • コイル(Coil): 高周波電力を結合し、ガスをイオン化するためのコイルが存在する。コイルの設計や配置は、ICPの効率や安定性に影響を与える。
  • ガス供給システム: ICPでは通常、希薄なガスが使用され、これにより高い温度を維持できる。一般的なガスとしては、アルゴンがよく用いられる。
  • 負荷(Load): 負荷はプラズマ生成プロセスを安定させ、効率的に進行させるための重要な要素である。

特徴

  • 高温・高エネルギー: ICPは非常に高温のプラズマを生成するため、化学反応を促進し、離れたエネルギー応用において重要な要素となっている。
  • 均一性: コイルによる高周波結合により、生成されるプラズマは空間的に均一であり、精密な処理が可能。
  • 広範な応用: 化学分析、表面処理、エネルギー生産、半導体製造など、様々な分野で利用され、研究が進められている。

歴史

ICPの発展は20世紀後半に始まり、初期の研究は主に分析化学の分野で行われた。その後、ICPは材料加工やエネルギー生成の分野にも応用され、その有用性が確認された。

参考

【技術】蛍光X線

概要

蛍光X線は、物質がX線によって励起された際に放出されるX線の一種である。

元素の内部にある電子が高エネルギーな状態に遷移することで生じ、そのエネルギーは特徴的なスペクトルとして観測される。

代表的な例である蛍光X線分析は、物質の組成や元素の同定、濃度の測定などの分野で広く利用されている。

構成

蛍光X線分析装置は、基本的にX線源、試料、検出器から構成される。X線源は一般にX線管を用い、電子ビームが高速で陽極に衝突することでX線が発生する。試料はこのX線に照射され、試料内の元素が蛍光X線を放出する。最後に、検出器が放射されたX線を検出し、その強度やエネルギースペクトルを分析する。

特徴

蛍光X線は、吸収スペクトルによって元素ごとに特有のエネルギーを持つため、元素の同定や濃度の測定に非常に有用である。また、非破壊的な分析手法であり、試料を傷つけることなく解析が可能である。さらに、微量の元素でも検出できる高感度が特徴であり、さまざまな分野で広く利用されている。

歴史

蛍光X線分析の歴史は古く、初期の研究は19世紀後半にさかのぼる。しかし、本格的な分析技術としての発展は20世紀初頭になってからである。1913年に、モーズリーとマンの研究が、蛍光X線の物質中の元素の同定に成功し、この分野の基盤が築かれた。その後、装置の改良や検出技術の進歩により、蛍光X線分析はより高精度かつ広範囲な応用が可能となった。現代では、材料科学、地質学、環境科学などのさまざまな分野で幅広く利用されている。

参考

蛍光X線分析とは(基礎知識)

【技術】レイリー散乱

概要

レイリー散乱(Rayleigh scattering)とは、光が粒子などの小さな不均質体に当たった際に、その方向が変化する現象です。この散乱は、波長の短い光(例: UV、青色)ほど強くなります。

歴史

レイリー散乱は、19世紀にイギリスの物理学者であるロード・レイリー(Lord Rayleigh)によって初めて詳細に研究されました。彼は、散乱光の強度が波長の4乗に反比例することを発見し、この散乱の理論的な基盤を提供しました。

原理

レイリー散乱は、散乱体のサイズが光の波長よりもはるかに小さい場合に生じます。光が粒子に当たると、電場が粒子内で遮断され、その結果、電場が再び放出されます。この再放出された光は、元の光と同じ波長を持ちますが、散乱体の周りに均等に放射されるため、散乱された光は全方向に広がります。

応用例

  • 大気学: 大気中の微粒子(空気中の塵や気体分子)によるレイリー散乱は、空の色の青さや夕暮れ時の空の色合いに影響を与えます。
  • 天文学: 星の光が大気中の微粒子によってレイリー散乱されることで、空が明るくなるため、天文学者は天の川などの星座の観察に制約を受けることがあります。
  • 光通信: 光ファイバーや他の光通信システムでは、光が素材の微小な欠陥や不均質体で散乱されることがあります。この散乱は、信号の損失やノイズの原因となります。

参考資料

【技術】ポッケルス効果

概要

ポッケルス効果(Pockels effect)は、電場がかかると特定の結晶材料の屈折率が変化する現象です。この現象は、線形電気光学効果とも呼ばれ、電場の強さに比例して屈折率が変化するため、光の伝播特性を制御するのに利用されます。

原理

ポッケルス効果は、電場が材料内部の電子の分極(電子の位置の変位)を引き起こし、それが光の伝播特性に影響を与えるため引き起こされます。電場がかかると、材料内の電気双極子モーメントが変化し、これにより屈折率が変わります。

数式

ポッケルス効果の屈折率は以下の式を用いて表すことが出来ます。ただし、\(n_0\)は電場がかかっていない時の屈折率、\(r_{ij}\)はポッケルス係数と呼ばれ、原料固有の定数を表します。
$$\Delta n=n_0+r_{ij}E_j$$

材料

ポッケルス効果を示す材料は通常、特定の非線形光学材料であり、以下のような特性を持つものが多いです。
非中心対称結晶構造
中心対称性を持たない結晶構造を持つ材料である必要があります。これにより、電場による分極変化が可能となります。
高い電気光学係数
ポッケルス効果を示すためには、高い電気光学係数を持つ材料が理想的です。代表的な材料には、リチウムニオベート(LiNbO₃)やカドミウムテルレート(CdTe)などがあります。

応用例

ポッケルス効果の主な応用例は以下の通りです。

光変調器

  1. 光通信:
    光通信において、ポッケルス効果を利用した光変調器は、電気信号を光信号に変換する重要な役割を果たします。電場をかけることで、光の位相や強度を変調し、データを伝送します。これにより、情報を高速かつ高効率で伝送することが可能です。
  2. 位相変調:
    ポッケルス効果を利用して、電場の変化に応じて光の位相を変化させる。これにより、位相変調信号を生成します。
  3. 強度変調:
    電場によって屈折率を変化させ、干渉現象を利用して光の強度を変調します。

レーザー技術

  1. Qスイッチング:
    Qスイッチングは、レーザーの出力を短時間に集中させる技術で、ポッケルスセルを使用して実現されます。ポッケルスセルは、レーザーキャビティ内の光路を高速に遮断・開放し、蓄積されたエネルギーを一気に放出させることで、非常に高いピークパワーを持つパルスレーザーを生成します。
  2. モードロッキング:
    モードロッキングは、連続した超短パルスレーザーを生成する技術です。ポッケルスセルは、レーザーキャビティ内で異なるモードの光を同期させるために使用され、安定した超短パルスの生成を可能にします。これにより、フェムト秒(10^-15秒)オーダーの短パルスが得られます。

波長変換

  1. 光パラメトリック発振器(OPO):
    ポッケルス効果を利用した光パラメトリック発振器では、非線形結晶を通過するポンプ光が、異なる波長のシグナル光とアイドラー光に変換されます。ポッケルスセルを使用して電場を制御し、望む波長に調整します。これにより、広範囲の波長で光を生成することが可能です。
  2. 波長選択性フィルタ:
    ポッケルス効果を利用して、特定の波長の光を選択的に通過させるフィルタを作成します。これにより、特定の波長の光を強調したり、不要な波長を除去することができます。

光スイッチング

  1. 高速光スイッチ:
    ポッケルス効果を利用した光スイッチは、光通信システムでの光信号の高速切り替えに使用されます。電場をかけることで屈折率が変化し、光の進行方向を制御することができます。これにより、光信号を異なる光路に切り替えたり、光信号の経路を動的に変更することができます。
  2. 光ロジックデバイス:
    光コンピューティングにおいて、ポッケルス効果を利用した光ロジックデバイスは、光信号を用いた論理演算を実行します。電場をかけることで光信号を制御し、光学的なAND、OR、NOTゲートなどの論理演算を実現します。

光計測

  1. エレクトロオプティックサンプリング:
    ポッケルス効果を利用したエレクトロオプティックサンプリングは、高速電気信号の時間分解測定に使用されます。電場がかかることで、試料の屈折率が変化し、これを光プローブで測定することで、電気信号の時間的な変化を高精度で記録します。
  2. 高精度光干渉計:
    ポッケルス効果を利用した光干渉計は、微小な変位や振動を高精度で測定するために使用されます。電場をかけることで干渉パターンが変化し、これを解析することで高精度な測定が可能です。

今後の展望

次世代通信技術

  1. テラビット級通信:
    ポッケルス効果を利用した高速光変調器の性能向上により、テラビット級の超高速通信が実現される可能性があります。これにより、5Gやその先の6G通信技術において、データ転送速度が飛躍的に向上し、より多くのデバイスやサービスが同時に接続可能になります。
  2. 量子通信:
    ポッケルス効果を利用した光変調器やスイッチは、量子通信の分野でも重要な役割を果たすと期待されています。量子情報の高速かつ高精度な制御が可能になることで、安全で高速な通信が実現されます。

新しいレーザー技術

  1. 次世代パルスレーザー:
    ポッケルス効果を利用したQスイッチやモードロッキング技術の進化により、より短いパルス幅や高いピークパワーを持つ次世代パルスレーザーが開発されるでしょう。これにより、材料加工や医療分野での応用がさらに広がります。
  2. チューナブルレーザー:
    ポッケルス効果を利用して、波長を精密に制御できるチューナブルレーザーが実現されます。これにより、特定の波長に合わせた多様な応用が可能となり、例えばスペクトル解析や精密計測の分野で利用されます。

高度な光スイッチング

  1. オプティカルコンピューティング:
    ポッケルス効果を利用した光スイッチング技術の進化により、オプティカルコンピューティング(光を利用したコンピュータ)が現実のものとなる可能性があります。光信号の高速処理が可能になることで、従来の電子コンピュータを超える高速でエネルギー効率の高い計算が実現されます。
  2. データセンターの最適化:
    光スイッチを用いたデータセンターの最適化が進み、エネルギー効率の向上とデータ処理速度の飛躍的な向上が期待されます。これにより、大規模データセンターの運用コストが削減され、環境負荷も軽減されます。

医療とライフサイエンス

  1. 高精度イメージング:
    ポッケルス効果を利用した高精度な光干渉計技術が進化し、医療分野での高精度イメージングが可能になります。例えば、眼科のOCT(光干渉断層計)に応用されることで、網膜の詳細な構造が非侵襲的に観察できるようになります。
  2. バイオセンサー:
    ポッケルス効果を利用したバイオセンサーは、疾患の早期診断やリアルタイムモニタリングに応用されます。例えば、血液中の特定のバイオマーカーを高感度で検出するセンサーとして利用されることで、病気の早期発見が可能になります。

環境とエネルギー

  1. リアルタイム環境モニタリング:
    ポッケルス効果を利用した高感度センサー技術が進化することで、環境中の微量な汚染物質やガスのリアルタイムモニタリングが可能になります。これにより、環境保護や公害対策がより効果的に行われます。
  2. エネルギー効率の向上:
    光変調器やスイッチの効率が向上することで、エネルギー消費の削減が期待されます。これにより、エネルギー効率の高い通信システムやデータセンターの構築が可能になります。

新しい計測技術

  1. 超高速計測:
    ポッケルス効果を利用したエレクトロオプティックサンプリング技術の進化により、超高速で高精度な計測が可能になります。これにより、高速電子デバイスの性能評価や、フェムト秒レベルの時間分解測定が可能になります。
  2. 高精度ナノ計測:
    ポッケルス効果を利用した干渉計技術の進化により、ナノスケールの変位や振動の高精度測定が可能になります。これにより、ナノテクノロジーの発展が加速され、精密な製造プロセスが実現されます。

参考

  1. 液体の水を利用した光変調器の開発に世界で初めて成功 ~ …
  2. ポッケルス効果

【技術】光ファイバジャイロスコープ

概要

光ファイバジャイロスコープ(Fiber Optic Gyroscope, FOG)は、コイル内を進むレーザー光の干渉の原理を利用して回転を感知するセンサーです。特に、航空機、船舶、自動車、宇宙探査機などの姿勢制御やナビゲーションシステムで広く利用されています。

特徴

FOGの主な特徴は以下の通りです。

  1. 高精度
    FOGは非常に高い角速度測定精度を持っています。これにより、航空機や宇宙探査機など、非常に精密な姿勢制御が求められる応用に適しています。
  2. 磁気干渉に強い
    FOGは光を利用して動作するため、磁気的な干渉を受けにくいです。これにより、磁場が強い環境でも正確な測定が可能です。
  3. 高信頼性
    機械的な可動部品がないため、FOGは高い信頼性を持ち、長期間の使用にも耐えられます。また、耐久性が高く、メンテナンスの頻度も低く抑えられます。
  4. 高い分解能
    FOGは非常に高い分解能を持っており、微小な角速度変化を検出することができます。これにより、精密な動きの検出が可能です。
  5. 温度安定性
    FOGは温度変化に対して安定した性能を示します。これにより、幅広い温度範囲で高い精度を維持することができます。
  6. 小型・軽量
    光ファイバ自体が小型で軽量であるため、FOGも同様に小型化が可能です。これにより、航空機や宇宙探査機などの重量制限がある応用にも適しています。
  7. 広いダイナミックレンジ
    FOGは広いダイナミックレンジを持ち、非常に低速な回転から高速な回転まで幅広く対応できます。これにより、さまざまな応用で利用可能です。
  8. 高い直線性
    FOGは高い直線性を持ち、入力された角速度に対して正確な出力を提供します。これにより、測定結果の信頼性が向上します。
  9. 組み込みやすさ
    光ファイバは柔軟であり、さまざまな形状や構造に組み込むことができます。これにより、設計の自由度が高まり、応用範囲が広がります。

構成

光ファイバジャイロは主に以下の5つの要素から構成されます。

  1. 光源: 通常はレーザーダイオードなどが使用され、コヒーレントな光を発生させます。
  2. ビームスプリッタ: 光源からの光を二つの光路に分けます。

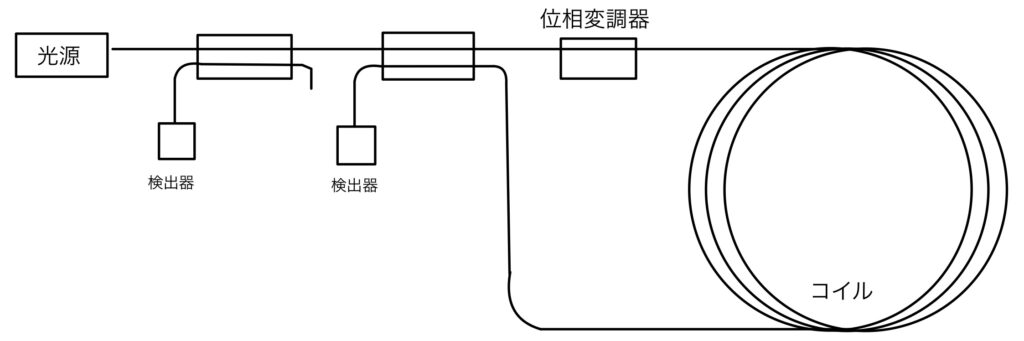

  3. 光ファイバコイル: 長い光ファイバが螺旋状に巻かれたコイルで、光がこのコイルを時計回りと反時計回りに進みます。
  4. 干渉計: 光ファイバコイルを通過した二つの光路が再び合流し、干渉縞を形成します。
  5. 検出器: 干渉縞を検出し、その変化を解析して角速度を算出します。

動作原理

  1. 光源からの光の発生: レーザーダイオードから発生した光がビームスプリッタに送られます。
  2. 光路の分割: ビームスプリッタによって光は二つの光路に分割され、一方の光は時計回り(CW)、もう一方の光は反時計回り(CCW)に進みます。
  3. 光ファイバコイルの通過: 分割された光は光ファイバコイルを通過します。このとき、装置全体が回転していると、回転方向に応じて光が進む経路長が変わります。
  4. 位相差の発生: 回転による経路長の差により、CWとCCWの光間に位相差が生じます。この位相差はSagnac効果により決定されます。
  5. 干渉縞の形成: 光ファイバコイルを通過した二つの光は再びビームスプリッタで合流し、干渉計で干渉縞を形成します。
  6. 検出と解析: 干渉縞の変化は光検出器によって検出されます。この干渉縞の変化から位相差が計算され、さらにその位相差から回転速度が算出されます。

応用例

冒頭でも述べたように、FOGは姿勢制御やナビゲーションシステムの分野で広く利用されています。以下はその具体例です。

  1. 航空機・ヘリコプター
    航空機やヘリコプターの姿勢制御、航法システムに利用されています。FOGは高精度で信頼性が高く、磁気的な干渉を受けにくいという特長があります。
  2. 無人航空機(ドローン)
    無人航空機の姿勢制御やナビゲーションに用いられます。特に高精度な位置情報が必要な場合に効果的です。
  3. 宇宙探査機
    宇宙探査機の姿勢制御や航法に使用されています。FOGは極端な環境条件下でも動作するため、宇宙での利用に適しています。
  4. 自動車
    自動運転車や高精度ナビゲーションシステムにおいて、車両の姿勢や方位を正確に測定するために利用されています。これにより、より精度の高い自動運転が実現されます。
  5. 船舶・潜水艦
    船舶や潜水艦の航法システムにおいて、ジャイロコンパスとして使用されています。FOGは長時間の使用でも高い精度を保ちます。
  6. 地震計
    地震の揺れを高精度で測定するための地震計として使用されることがあります。FOGの高感度特性が揺れの微細な変化を捉えるのに適しています。
  7. インフラモニタリング
    建物や橋梁などの構造物のモニタリングに利用されます。構造物の変位や揺れを高精度で測定することができます。
  8. 医療機器
    一部の医療機器、特にイメージング装置や手術用ロボットにおいて、FOGが用いられます。精密な動きの制御が求められる場面で役立ちます。

参考

  1. 光ファイバージャイロスコープ(FOG)とは?
  2. 光ファイバージャイロ | オプティペディア – Produced by 光響

【技術】マイクロレンズアレイ

概要

マイクロレンズアレイ(Micro Lens Array, MLA)は、複数の微小なレンズを規則的に配列した光学素子です。これらのレンズは、それぞれが光を収束または発散させる役割を持ち、様々な光学的応用に利用されます。直径は数ミクロンから数百ミクロン程度で、ガラスやプラスチックなどの材料から作られます。製造方法には、リソグラフィ技術やエッチング技術、インプリント技術が用いられ、半導体製造と類似した方法が採用されています。

原理

  1. 光の屈折:
    マイクロレンズアレイの各レンズは、曲面を持つため、光がレンズを通過する際に屈折します。この屈折によって、光の経路が変わり、収束または発散します。レンズの形状や材料によって屈折率が決まり、これが光の屈折角に影響を与えます。
  2. 光の集束:
    集光レンズとして機能する場合、入射光を一つの焦点に集めます。これは、凸レンズの原理と同様で、レンズの曲率半径と材料の屈折率によって焦点距離が決まります。集光された光は、より明るく、エネルギー密度が高くなります。
  3. 光の発散:
    逆に、光を発散させることもできます。凹レンズの原理を利用して、入射光を広げることが可能です。これにより、広範囲にわたって光を分散させることができます。

製造技術

マイクロレンズアレイの製造には主に以下のような技術が応用されています。

  1. フォトリソグラフィ:
    半導体製造技術を応用して、フォトマスクを使用し、基板上にマイクロレンズのパターンを形成します。光感応性ポリマーを使って、パターンを転写し、その後エッチングによってレンズ形状を作り出します。
  2. モールドインプリント:
    高精度なモールドを用いて、プラスチックやガラス基板にマイクロレンズパターンを転写します。この方法は、大量生産に適しており、コスト効率が高いことが特徴です。
  3. エッチング:
    乾式または湿式エッチング技術を用いて、基板から不要な部分を除去し、レンズ形状を形成します。エッチング条件を精密に制御することで、高精度なレンズを作り出します。

応用例

マイクロレンズアレイの主な応用例は以下の通りです。

光通信

  1. 光ファイバーのカップリング:
    光ファイバーと他の光学素子(例えば、レーザーやフォトディテクター)との間で光を効率的にカップリングするために使用されます。これにより、光の伝送ロスを減少させ、通信効率を向上させます。
  2. 波長分割多重化(WDM):
    WDMシステムでは、異なる波長の光を一つの光ファイバーに同時に伝送します。マイクロレンズアレイは、異なる波長の光を分離または結合するために利用されます。

ディスプレイ技術

  1. 高解像度ディスプレイ:
    マイクロレンズアレイは、ピクセルごとに光を集光させることで、ディスプレイの輝度とコントラストを向上させます。これにより、画面の鮮明さが増し、視覚的な体験が向上します。
  2. 3Dディスプレイ:
    裸眼で3D映像を楽しむために、マイクロレンズアレイを利用して各目に異なる視差画像を提供します。これにより、立体的な映像が実現されます。

イメージングシステム

  1. レンズレスカメラ:
    マイクロレンズアレイをセンサーの前に配置し、各レンズが異なる視点の光を集めることで、複数の視点からの画像データを取得します。このデータを処理して、焦点を合わせた画像を再構成します。
  2. 顕微鏡:
    マイクロレンズアレイは、顕微鏡において焦点深度を拡大するために使用されます。これにより、試料のより深い部分を同時に観察することが可能となります。また、解像度を向上させるためにも利用されます。

照明

  1. LED照明:
    LEDからの光を均一に分散させるためにマイクロレンズアレイを使用します。これにより、影のない均一な照明を提供できます。
  2. プロジェクター:
    プロジェクターの光源から出る光を効率的に利用し、明るく鮮明な投影を実現するために使用されます。

センシング

  1. 生体分子検出:
    バイオセンサーにおいて、試料中の生体分子を検出するために使用されます。マイクロレンズアレイは、光の集光能力を利用して、微小な生体分子の検出感度を高めます。
  2. 環境モニタリング:
    環境中の化学物質や汚染物質を検出するための光センサーに利用されます。高感度で迅速な検出が可能です。

今後の展望

まず、ナノフォトニクスとの融合により、MLAのさらなる小型化と高精度化が進むでしょう。これにより、光学デバイスの性能が向上し、微細加工技術も進展します。次に、ARやVRデバイスへの応用が進み、高解像度で軽量なディスプレイが実現されることで、より没入感の高い視覚体験が可能になります。また、メタマテリアルを利用したメタレンズ技術との統合によって、MLAの光学特性がさらに向上し、多機能な光学デバイスの開発が期待されます。

バイオメディカル分野では、MLAを用いた高感度なバイオセンサーの開発が進み、疾病の早期発見や迅速な診断が可能になるでしょう。特に、ラボオンチップ技術との組み合わせにより、ポータブルで即時に検査結果を得られるデバイスが期待されます。環境モニタリング分野では、MLAを利用したリアルタイムの微量汚染物質検出センサーが進化し、より効果的な環境保護が可能になります。

さらに、光コンピューティングにおいては、MLAが光の情報処理を効率的に行うための重要なコンポーネントとなり、従来の電子コンピュータよりも高速でエネルギー効率の高いコンピューティングが実現されます。最後に、ホログラフィックディスプレイ技術が進展することで、よりリアルな3D映像の表示が可能となり、エンターテインメントや教育、医療などの分野での利用が期待されます。このように、MLAは今後も多くの技術分野で重要な役割を果たし続けるでしょう。
