2024年9月

概要

チョクラルスキー法（Czochralski method、CZ法）は、単結晶を成長させるための技術で、主に半導体や光学材料の製造に用いられます。シリコン、ガリウム砒素、サファイアなどの材料の単結晶を高精度で成長させるための最も一般的な方法の一つです。

この方法では、溶融した原料から種結晶を引き上げ、冷却しながら単結晶を成長させます。チョクラルスキー法は、特に高純度で均一な結晶を製造できることから、半導体産業において不可欠な技術となっています。

特徴

長所

• 高純度結晶の製造：チョクラルスキー法は、溶融状態の材料から徐々に結晶を成長させるため、欠陥や不純物の少ない高品質な結晶を得ることが可能です。
• 大口径ウェハーの製造：この方法は、大口径のシリコンウェハーを製造できるため、半導体製造において効率的です。現在、300mmウェハーが主流ですが、さらなる大型化も進んでいます。
• 結晶成長の制御：結晶成長速度や温度を細かく制御することで、目的に応じた特性を持つ結晶を作ることができます。

短所

• コストと時間のかかるプロセス：高温での処理が必要であり、成長には時間がかかるため、生産コストが高くなる場合があります。
• 装置の複雑さ：高度な温度制御と引き上げ速度の管理が必要で、精密な装置が求められます。
• 欠陥の発生：成長プロセス中に不適切な条件が生じると、結晶中に欠陥が生じる可能性があり、品質管理が重要です。

他の手法との違い

チョクラルスキー法は、ゾーンメルティング法やフローティングゾーン法などの他の結晶成長技術に比べて、安定した大規模な結晶を製造するのに適しています。特に、半導体産業で使用されるシリコンウェハーの大量生産において他の手法と比較して優れた生産効率を持っています。

原理

チョクラルスキー法の原理は、まず材料を石英ルツボ内で高温で溶融させ、その溶融液に種結晶を接触させることで、結晶の成長を誘発します。具体的には、溶融液の表面に種結晶を少し触れさせ、その後、非常にゆっくりと引き上げながら回転させます。これにより、種結晶の上に溶融液から原子が規則正しく並んで固化し、単結晶が形成されます。

結晶成長の速度や引き上げ速度、溶融液の温度などは厳密に制御され、均一で高品質な結晶を作るための重要な要素です。また、結晶を回転させることで、結晶全体の温度を均一にし、結晶欠陥の発生を抑えます。

数式による説明は複雑ですが、基本的な熱伝導や相変化の理論に基づいて、溶融液から固体結晶が形成されるプロセスが進行します。

歴史

チョクラルスキー法は、1916年にポーランドの物理学者、ジャン・チョクラルスキーによって初めて発見されました。当初は金属結晶の成長技術として研究されていましたが、1950年代にシリコンの単結晶製造に応用されるようになり、その後、半導体産業において急速に普及しました。

シリコンウェハーの直径が大きくなるにつれ、チョクラルスキー法も進化し、現在の半導体製造における重要な技術となっています。特に、集積回路や太陽電池の製造には欠かせない技術として認知されています。

応用例

半導体製造

チョクラルスキー法は、シリコンウェハーの製造において最も一般的に使用される技術です。シリコンウェハーは、トランジスタや集積回路の基板となり、現代の電子機器に欠かせない部品です。特に、コンピュータやスマートフォンなどのデバイスには、数十億個のトランジスタが集積されたチップが搭載されており、その基盤を支えるのがシリコンウェハーです。

光学材料

サファイアやガリウム砒素などの光学材料もチョクラルスキー法で成長させられます。これらの材料は、レーザー技術やLEDの基板として利用されています。特にガリウム砒素は、発光ダイオード（LED）や高速電子デバイスの材料として重要です。

太陽電池

シリコン太陽電池の製造にもチョクラルスキー法が使用されており、高効率な太陽電池パネルの生産に貢献しています。結晶シリコンの品質が太陽電池の効率に大きく影響するため、チョクラルスキー法によって高品質な結晶が得られることは非常に重要です。

今後の展望

チョクラルスキー法は、今後も半導体産業において中心的な役割を果たすと考えられますが、さらなる進化も期待されています。例えば、ウェハーの大型化や、より高純度の結晶を効率的に製造するための技術が進化することで、次世代のデバイス製造に対応することが可能になるでしょう。

また、環境負荷の低減や生産コストの削減を目指した新しいプロセスの開発も進行しており、エネルギー効率の向上や持続可能な技術としての展開も期待されています。

参考

1. 単結晶シリコンの製造：CZ法・FZ法の原理
2. ゲルマニウム単結晶
3. CZ法で単結晶シリコンインゴット！Siウエハの製造プロセス ..

概要

光パラメトリック発振器（Optical Parametric Oscillator, OPO）は、非線形光学現象を利用して、特定の周波数の光を生成するデバイスです。OPOは、入力されたポンプ光を元に、異なる2つの周波数の光（シグナル光とアイドラー光）を生成します。これにより、広範囲の波長の光を得ることができ、レーザー技術や分光分析など、さまざまな応用分野で利用されています。

特徴

長所

OPOの最大の長所は、広範な波長範囲にわたって調整可能な光を生成できることです。これは、他の光源と比べて非常に柔軟性が高く、特に可視光から赤外線にかけての波長が得られることが大きなメリットです。また、OPOは比較的シンプルな構造でありながら、出力する光の品質が高く、特定の波長において高いコヒーレンスを持つ点も優れています。

短所

一方で、OPOの短所としては、非線形光学結晶の品質や位相整合条件に依存するため、特定の波長や出力が制限されることがあります。また、高いポンプ光の強度が必要であり、効率的な光生成のためには精密な光学配置や調整が求められます。さらに、OPOの動作が不安定になりやすい場合があるため、安定した出力を得るためには細心の注意が必要です。

他の手法との違い

OPOはレーザーと異なり、励起状態からの自発放射を利用するのではなく、非線形光学効果を利用して光を生成します。これにより、レーザーでは得られない波長の光を生成することが可能です。また、可変波長の特性を持つ他の手法、たとえばチューナブルレーザーと比べても、広範囲かつ高効率で波長を調整できる点が特徴です。

原理

OPOの基本的な動作原理は、非線形光学結晶内での三波混合に基づいています。ポンプ光と呼ばれる高エネルギーの光を非線形結晶に照射すると、その結晶内でエネルギーが分割され、2つの異なる光（シグナル光とアイドラー光）が生成されます。

この過程はエネルギー保存則と運動量保存則に従い、次のように表されます。

\(h\omega_p=h\omega_s+h\omega_i\)

\(k_p=k_s+k_i\)

ここで、\(\omega_p、\omega_s、\omega_i\)はそれぞれポンプ光、シグナル光、アイドラー光の角周波数を示し、\(k_p、k_s、k_i\)​はそれぞれの波数ベクトルです。このように、OPOはポンプ光のエネルギーを分割して、異なる波長の光を生成することが可能です。

歴史

OPOの原理が初めて提案されたのは1960年代で、非線形光学の分野が急速に発展していた時期に遡ります。特に、ルビーレーザーの開発に伴い、OPOの研究も進展しました。1965年には、初めてOPOの実験が成功し、それ以降、多くの研究者によってさまざまな非線形結晶が探索され、OPOの性能が向上してきました。

応用例

分光分析

OPOは、広範囲にわたる波長をカバーできるため、分光分析において非常に有用です。特に、化学物質や生体組織の分光特性を詳細に調べるために使用されます。例えば、赤外分光法では、OPOを使用して特定の波長の赤外線を生成し、物質の吸収スペクトルを解析することができます。

医療用レーザー

OPOは、特定の波長が求められる医療用レーザーにも応用されています。例えば、皮膚の治療や眼科手術において、OPOによって生成されたレーザー光が使用されることがあります。これにより、従来のレーザーでは難しかった波長範囲をカバーすることができ、治療の効果を高めることが可能です。

通信分野

光通信においてもOPOは重要な役割を果たしています。特に、波長変換や波長多重通信の分野で、OPOが利用されることで、通信容量の拡大や効率的な波長変換が実現されています。

今後の展望

OPOの技術は今後も進化し続けると期待されています。特に、より高性能な非線形結晶の開発や、低電力で動作するOPOの実現が進められており、これにより、さらに多様な波長の光を効率的に生成できるようになるでしょう。また、量子光学やナノフォトニクスとの融合により、OPOは新しい光学デバイスの開発にも貢献する可能性があります。

参考

1. 光パラメトリック発振器 | オプティペディア – Produced by 光響
2. Ⅱ 光パラメトリック発振器ネットワークの物理

概要

ビームスプリッター（Beam Splitter）は、光学システムにおいて光ビームを複数の部分に分割するために使用される重要な光学部品です。これにより、光の干渉、測定、光通信、光情報処理など、さまざまな応用が可能になります。ビームスプリッターは、透過と反射の比率を制御することによって光ビームを分割し、それぞれの出力ポートに異なる割合の光を送ることができます。例えば、50:50ビームスプリッターは、入射光を等しく二つのビームに分割し、各出力ポートに50%の光を送ります。一方、70:30ビームスプリッターは、一方のポートに70%、もう一方に30%の光を送るように設計されています。このような分割比は、特定の実験や応用に応じて選ばれます。

構成

ビームスプリッターの基板材料には、通常ガラスやプラスチックなどの透明な材料が使用されます。ガラスはその優れた光学特性と安定性から広く使用されており、プラスチックは軽量で取り扱いやすい利点があります。高度な応用では、特定の光学特性を持つ特殊な材料が選ばれることもあります。例えば、紫外線や赤外線の特定の波長域において高い透過率を持つ材料が使用されることがあります。

コーティングはビームスプリッターの機能を決定する最も重要な要素です。反射率と透過率を調整するために、表面に薄膜コーティングが施されます。このコーティングには主に蒸着の技術が使われます。ダイクロイックコーティングは、特定の波長で高反射率または高透過率を持つように設計されています。例えば、赤色光を反射し青色光を透過させるコーティングなどがあり、これにより特定の色の光を分離することができます。金属コーティングは、広い波長範囲にわたって一定の反射率を持つ特徴がありますが、通常は透過率が低いため、特定の用途に限定されます。

ビームスプリッターには平面ビームスプリッターとキューブビームスプリッターの二つの主要な形状があります。

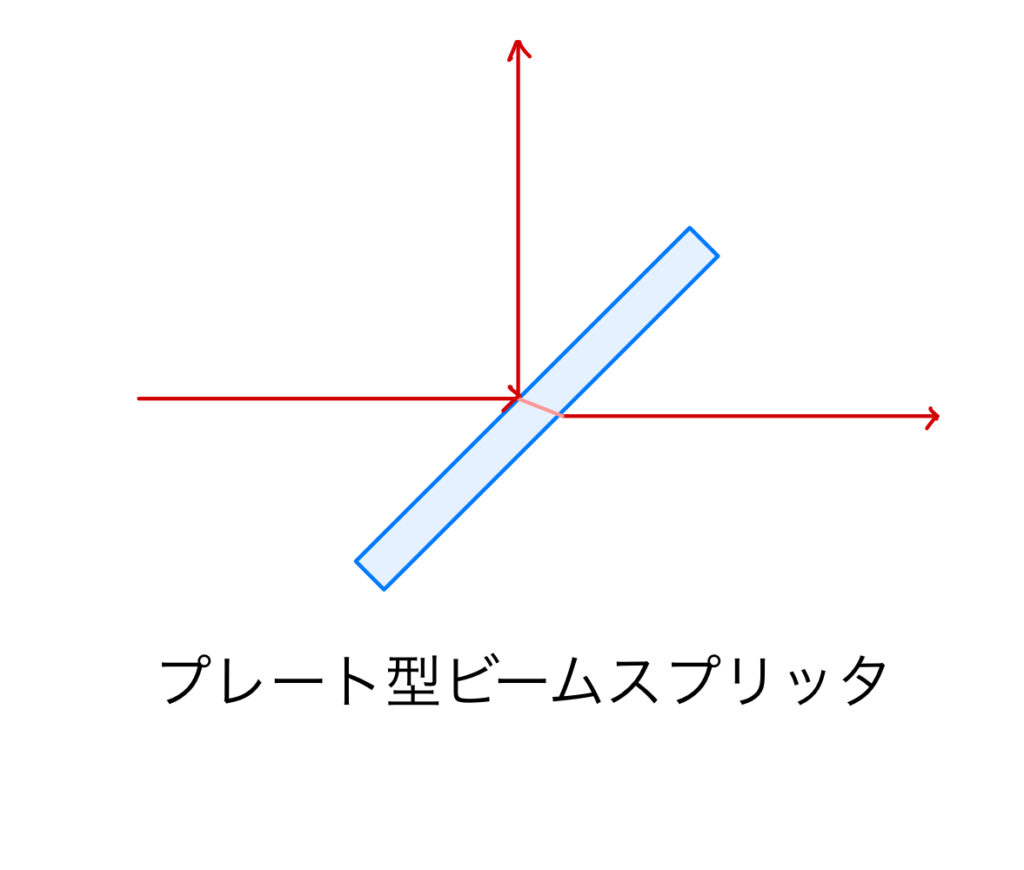

• 平面ビームスプリッターは、一枚の平らな板で構成され、比較的簡単に製造できますが、入射角度に敏感です。

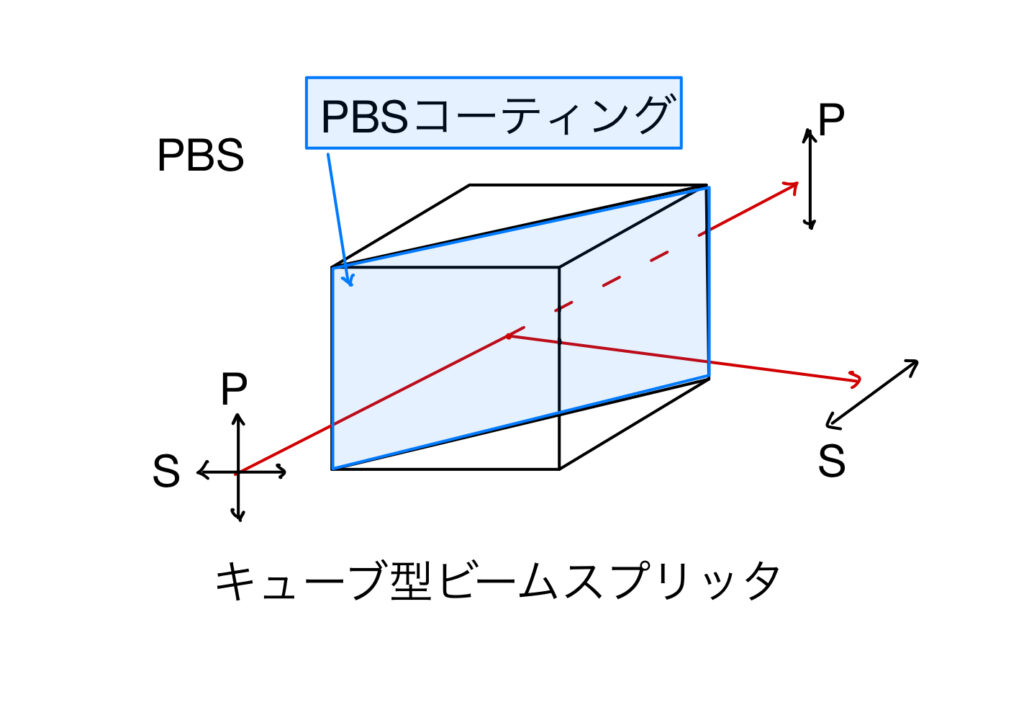

• キューブビームスプリッターは、直角プリズム二つを接合させたもので、入射角度に対して安定した性能を持ちます。これにより、光の入射角が変化しても一定の分割比を保つことができます。図は、特定の偏向光だけを分離できる偏光ビームスプリッターの例です。

特徴

ビームスプリッターの主要な特徴として、反射率と透過率、波長依存性、角度依存性が挙げられます。反射率と透過率は、ビームスプリッターが光をどのように分割するかを示す基本的な特性です。通常、ビームスプリッターは50:50、70:30、80:20などの異なる比率で光を分割することが可能であり、特定の用途に応じてカスタムコーティングも施されます。これにより、光の強度を制御し、目的に応じた光学システムを構築することができます。

波長依存性は、使用するコーティングにより、特定の波長範囲で最適な性能を発揮することを意味します。ダイクロイックコーティングは、特定の波長で高反射率または高透過率を持つように設計されています。例えば、特定のレーザー波長に対して高い反射率を持つコーティングが施されたビームスプリッターは、レーザー光を効率的に分割するために使用されます。一方、広い波長範囲で均一な性能を持つビームスプリッターもあり、これは白色光や広帯域光源を使用する場合に有効です。

角度依存性は、入射角によって反射率と透過率が変化することを示します。特に偏光ビームスプリッターでは、入射角が重要な役割を果たします。偏光ビームスプリッターは、特定の偏光状態の光を選択的に反射または透過させるため、偏光特性を利用する光学システムにおいて重要です。例えば、レーザー光の偏光を制御するために使用されることがあります。

歴史

20世紀前半には、光学コーティング技術の進歩により、より精密なビームスプリッターが開発されました。特に第二次世界大戦後、光通信や計測技術の発展と共に需要が高まりました。この時期には、反射率と透過率を制御するための薄膜コーティング技術が確立され、ビームスプリッターの性能が飛躍的に向上しました。

20世紀後半には、レーザー技術の発展に伴い、高度なビームスプリッターが必要とされるようになりました。半導体レーザーや光ファイバー通信の普及により、精密なビームスプリッターの需要が急増しました。これにより、特定の波長に対して高い性能を持つコーティング技術がさらに進歩し、光通信やレーザー加工技術の発展に寄与しました。

21世紀には、ナノテクノロジーや微細加工技術の進歩により、極めて高精度なビームスプリッターが開発されています。これにより、フォトニクスや量子情報技術の発展に伴い、新しい種類のビームスプリッターが研究されています。例えば、量子光学においては、単一光子レベルでの光の分割が求められ、高度な技術が必要とされています。

参考

Edmond : ビームスプリッターとは？

ビームスプリッターとは？/種類別特性について

概要

光干渉断層計（Optical Coherence Tomography, OCT）は、光を用いて物体の内部構造を非侵襲的に三次元的に描写する画像診断技術です。OCTは、特に医療分野で広く利用されており、眼科や皮膚科をはじめ、血管の構造や組織の層構造を高解像度で観察することが可能です。光の干渉現象を利用して、ミクロ単位での組織構造を可視化するため、診断や研究において非常に重要な役割を果たしています。

特徴

長所

OCTの最大の長所は、その高解像度です。従来の超音波やX線技術と比較して、OCTは数ミクロンの精度で組織構造を描写できるため、非常に細かい構造の観察が可能です。また、非侵襲的であるため、患者に対する負担が少なく、繰り返し測定を行うことができます。さらに、リアルタイムでの画像取得が可能であるため、動的な観察にも適しています。

短所

一方で、OCTにはいくつかの短所も存在します。例えば、光の透過性が低い組織や血液などの強い散乱を持つ媒体では、画像の深部まで詳細に観察することが難しくなります。また、視野が狭いため、一度に観察できる範囲が限定されることが多く、大規模な構造の全体像を把握するには不向きです。さらに、装置が高価であるため、導入や維持にコストがかかる点も課題となります。

他の手法との違い

OCTは、超音波画像診断（エコー）や磁気共鳴画像（MRI）といった他の画像診断技術と比較されることが多いです。エコーは音波を使用して組織の内部を描写しますが、解像度がOCTよりも低くなります。一方、MRIは優れた組織コントラストと深部描写能力を持っていますが、OCTと比べて撮影時間が長く、リアルタイム性に劣ります。OCTは高解像度とリアルタイム性が求められる場面で特に有効です。

原理

OCTの原理は、低コヒーレンス光を使用した干渉計測に基づいています。低コヒーレンス光とは、短いコヒーレンス長を持つ光であり、干渉が短い距離内でしか起こらない特性を持っています。OCTでは、この光を物体に照射し、反射した光と参照光を干渉させることで、物体内部の深さに対応した干渉信号を得ます。この干渉信号を解析することで、物体内部の断層画像が得られるのです。

具体的には、次のような数式で表されます。

\(I(z)=\int E_s(t-\tau)\cdot E_r(t)dt\)

ここで、\(I(z)\)は干渉強度、\(E_s(t-\tau)\)はサンプル光、\(E_r(t)\)は参照光、\(\tau\)は光路長の差です。この干渉信号をフーリエ変換することで、各深さに対応する画像情報が得られます。

歴史

OCTの技術は、1990 年に山形大丹野教授、1991年にMITのDr. Fujimotoによって初めて発表されました。さらに1996年には 米Humphrey社により世界初の眼底用OCT装置が販売され、それ以来、OCTは急速に進化し、現在では眼科診断のスタンダードなツールとして広く普及しています。また、OCT技術の進歩により、皮膚科や心臓病学、さらには工業分野にも応用が広がり、ますます多様な分野での活用が期待されています。

応用例

眼科

OCTは、特に眼科での利用が広く普及しています。眼底の網膜の構造や疾患を高解像度で観察できるため、緑内障や糖尿病性網膜症の早期発見や進行管理に役立っています。また、角膜の形状や厚さを測定することで、視力矯正手術の適応を評価する際にも用いられます。

皮膚科

皮膚科においてもOCTは有用です。皮膚の層構造を非侵襲的に観察できるため、皮膚がんの早期診断や、湿疹や乾癬などの皮膚疾患の状態をモニタリングするのに役立ちます。皮膚の層ごとの詳細な画像を得ることで、病変の広がりや深さを把握することができます。

心臓病学

OCTは、冠動脈の内部構造を観察するためにも利用されます。冠動脈のプラーク（動脈硬化の原因となる物質）や血管壁の状態を高精度に描写することができ、これにより、狭心症や心筋梗塞のリスクを評価することができます。これらの情報は、治療方針の決定や手術の成功率を高めるために非常に重要です。

今後の展望

OCT技術は今後さらに進化し、新たな応用分野が開拓されると期待されています。特に、人工知能（AI）と組み合わせた画像解析技術の進展により、診断精度の向上や自動診断システムの実現が見込まれます。また、ポータブルなOCT装置の開発が進めば、より多くの医療現場や地域においてOCTが活用されるようになるでしょう。さらに、OCTを用いた新しい研究や治療法の開発も進んでおり、バイオメディカル分野でのOCTの役割はますます重要になると考えられます。

参考

1. 光干渉で微細な構造を見る、OCT
2. OCTとは｜システムズエンジニアリング | 光学機器
3. OCTの特徴や基本構成、その活用先について｜お役立ち情報

概要

電気光学効果（Electro-Optic Effect）とは、物質に電場を加えることで、その屈折率が変化する現象を指します。これにより、光の伝搬や干渉に影響を与えることができ、光通信やレーザー技術など、さまざまな分野で応用されています。この効果は、特に高周波での光制御や、高速光スイッチング技術において重要な役割を果たしています。

特徴

長所

電気光学効果の長所は、非常に高速かつ精密な光の制御が可能である点です。電場の強度を変えるだけで、光の屈折率や位相をリアルタイムに調整できるため、高速通信や精密測定において非常に有用です。また、非接触での光制御が可能なため、光学デバイスの設計がシンプルになるという利点もあります。

短所

一方で、電気光学効果を利用するためには高電圧が必要となることが多く、電力消費が問題になることがあります。また、特定の材料に依存するため、使用できる波長や温度範囲が限定されることも短所です。さらに、効果の大きさが材料の種類や電場の強度に依存するため、実用化には材料選定やデバイス設計の工夫が必要です。

他の手法との違い

電気光学効果とよく比較されるのが、音響光学効果です。音響光学効果は、音波を利用して光の屈折率を変化させる技術ですが、電気光学効果に比べて応答速度が遅くなる傾向があります。また、光の制御範囲も異なり、電気光学効果は特に高速通信において有利です。

原理

電気光学効果の基本的な原理は、物質に電場を加えることで、その屈折率が変化することにあります。これは、物質中の電子の配置が電場の影響を受けて変化し、光の進行方向や速度に影響を与えるためです。

ポッケルス効果とカー効果

電気光学効果には主に2つの種類があり、ポッケルス効果とカー効果が代表的です。

ポッケルス効果
ポッケルス効果は、電場に比例して屈折率が変化する現象です。この効果は、非線形光学材料において顕著に現れ、高速な光制御に利用されます。数式で表すと、屈折率の変化\(\Delta n\)は次のように表されます。

\(\Delta n=r\cdot E\)

ここで、\(r\)はポッケルス係数、\(E\)は電場の強度です。

カー効果
カー効果は、電場の二乗に比例して屈折率が変化する現象です。こちらは、ポッケルス効果よりも応答速度が遅く、一般的には非線形光学デバイスで使用されます。屈折率の変化\(\Delta n\)は次のように表されます。

\(\Delta n=k\cdot E^2\)

ここで、\(k\)はカー定数です。

歴史

電気光学効果の発見は19世紀後半に遡ります。特に重要なのは、フリードリッヒ・ポッケルスが1893年に発見したポッケルス効果です。彼の研究により、光の位相変調や光スイッチングの基礎が築かれました。その後、20世紀に入ってからカー効果が発見され、電気光学効果の理論と応用がさらに進展しました。

応用例

光通信

電気光学効果は、光通信分野での高速データ伝送に不可欠です。特に、ポッケルス効果を利用した電気光学変調器は、光ファイバー通信においてデータを高速に変調するために使用されます。これにより、大容量のデータを迅速かつ効率的に送信することが可能となります。

レーザー技術

レーザー技術でも電気光学効果は広く応用されています。例えば、レーザーの発振を制御するためのQスイッチング技術は、電気光学効果を利用してレーザーパルスの発生を精密に制御します。これにより、高出力で短パルスのレーザーを生成することができます。

イメージングとセンシング

電気光学効果を利用したイメージング技術もあります。例えば、電気光学変調を用いた位相シフト干渉計は、微小な表面変形や応力分布を高精度に測定することが可能です。また、赤外線イメージングにも応用され、軍事やセキュリティ分野での使用が期待されています。

今後の展望

電気光学効果は、ナノフォトニクスや量子コンピューティングなど、先進技術の分野でもその可能性を広げています。特に、電場によって光子の挙動を制御できるため、より高速でエネルギー効率の高い光学デバイスの開発が進むことでしょう。また、新材料の研究が進展することで、電気光学効果をさらに高効率で利用できるデバイスの実現が期待されています。

参考

1. 電気光学効果 光スイッチ – NTT技術ジャーナル
2. 9・1 1次の電気光学効果
3. 4-2 音響光学的および電気光学的 光ビーム走査
